Для запорной арматуры пищевых трубопроводов выбирают смазку с регистрацией NSF H1, если при работе узла возможен случайный контакт смазочного материала с продуктом. Состав наносят в минимально необходимом количестве на предусмотренные для смазывания поверхности, а при выборе проверяют его назначение, температурный диапазон, консистенцию и совместимость с уплотнениями.
Статья полезна инженерам, техническим специалистам и снабженцам, которые подбирают смазочные материалы для кранов и клапанов. Разберем, что означает класс H1, как учитывать параметры арматуры и уплотнений, куда наносить смазку и почему герметизацию резьбы нужно рассматривать отдельно от смазывания подвижных деталей.
Смазка для трубопроводов: когда нужен класс H1
Класс H1 предназначен для смазочных материалов, которые применяют там, где возможен случайный контакт с пищей.
Это не разрешение наносить состав непосредственно в продукт или использовать его в качестве пищевого ингредиента. Поэтому сначала оценивают конструкцию узла и вероятность переноса смазки, а затем подбирают материал с подходящим назначением.
Основа допуска H1 связана с требованиями FDA 21 CFR 178.3570 к разрешенным ингредиентам. При проверке документации важно убедиться, что речь идет именно о регистрации H1, а не о расплывчатом обозначении «пищевой». H2 не является более строгим классом: он предназначен для зон, где контакт с пищей запрещен. Класс 3H относится к разделительным агентам для прямого контакта и не равнозначен H1.
В документах NSF для H1 описаны применения в качестве смазывающего слоя, антикоррозионной пленки или разделительного состава для прокладок и уплотнений на пищевом оборудовании. При этом количество материала должно быть минимально необходимым для технического эффекта. Если смазку используют как защитную пленку на поверхности, которую затем могут контактировать с продуктом, остатки следует вымыть или удалить.
В материалах по пищевым смазкам встречается ориентир контактного переноса до 10 ppm. Его не следует трактовать как разрешение намеренно вводить смазку в пищу или как универсальную норму для любого узла. Это ориентир из конкретного материала, а фактическую применимость определяют по документации на состав и требованиям производства.
Для гигиенического контроля изготовления смазочного материала полезно проверить наличие ISO 21469. Этот стандарт не заменяет проверку класса H1 и пригодности состава для конкретной арматуры. Оба пункта оценивают отдельно: NSF H1 связан со случайным контактом, а ISO 21469 указывает на требования к гигиене производства смазочных материалов.
Как выбрать пищевую смазку для кранов и клапанов
Одна регистрация H1 не гарантирует, что состав подойдет любому крану или клапану.
У разных узлов отличаются конструкция, материалы уплотнений, характер движения и температурные условия. Поэтому в технической документации ищут прямое указание на применение для арматуры, клапанов, кранов, уплотнений или скользящих поверхностей.
Для конкретной клапанной смазки в источниках приведены ориентиры: класс консистенции NLGI 3 и рабочая температура от -10 °C до 140 °C. Там же указана вязкость базового масла 1600 мм²/с при 40 °C и 155 мм²/с при 100 °C. Это параметры отдельного продукта, а не общие требования к смазке для трубопроводов. Переносить их на другой состав без проверки его технического листа нельзя.
NLGI показывает класс консистенции пластичной смазки, но не определяет ее пригодность для конкретного узла и не характеризует адгезию. При подборе также сверяются с рабочей температурой, вязкостью базового масла и материалами деталей. Для уплотнений важно отдельно проверить совместимость с эластомерами и пластиками, в том числе с NBR, EPDM и силиконовыми материалами, если они применяются в узле.
Практический порядок проверки выглядит так:
Уточнить, рассчитана ли смазка на случайный контакт с пищей и имеет ли регистрацию NSF H1.
Проверить, указано ли в документации применение для клапанов, кранов, уплотнений или скользящих поверхностей.
Сопоставить рабочую температуру узла с диапазоном, указанным для выбранного состава.
Уточнить совместимость с материалами уплотнений, мембран и других контактирующих деталей.
Сверить консистенцию и вязкость с требованиями изготовителя арматуры.
Если в технологической документации встречается формулировка «трубопроводы для смазки», уточните, идет ли речь о линиях подачи смазочного материала или об обслуживании пищевого трубопровода. Для запорной арматуры пищевой линии важны назначение состава для конкретного узла и вероятность случайного контакта с продуктом, а не только общее обозначение области применения.

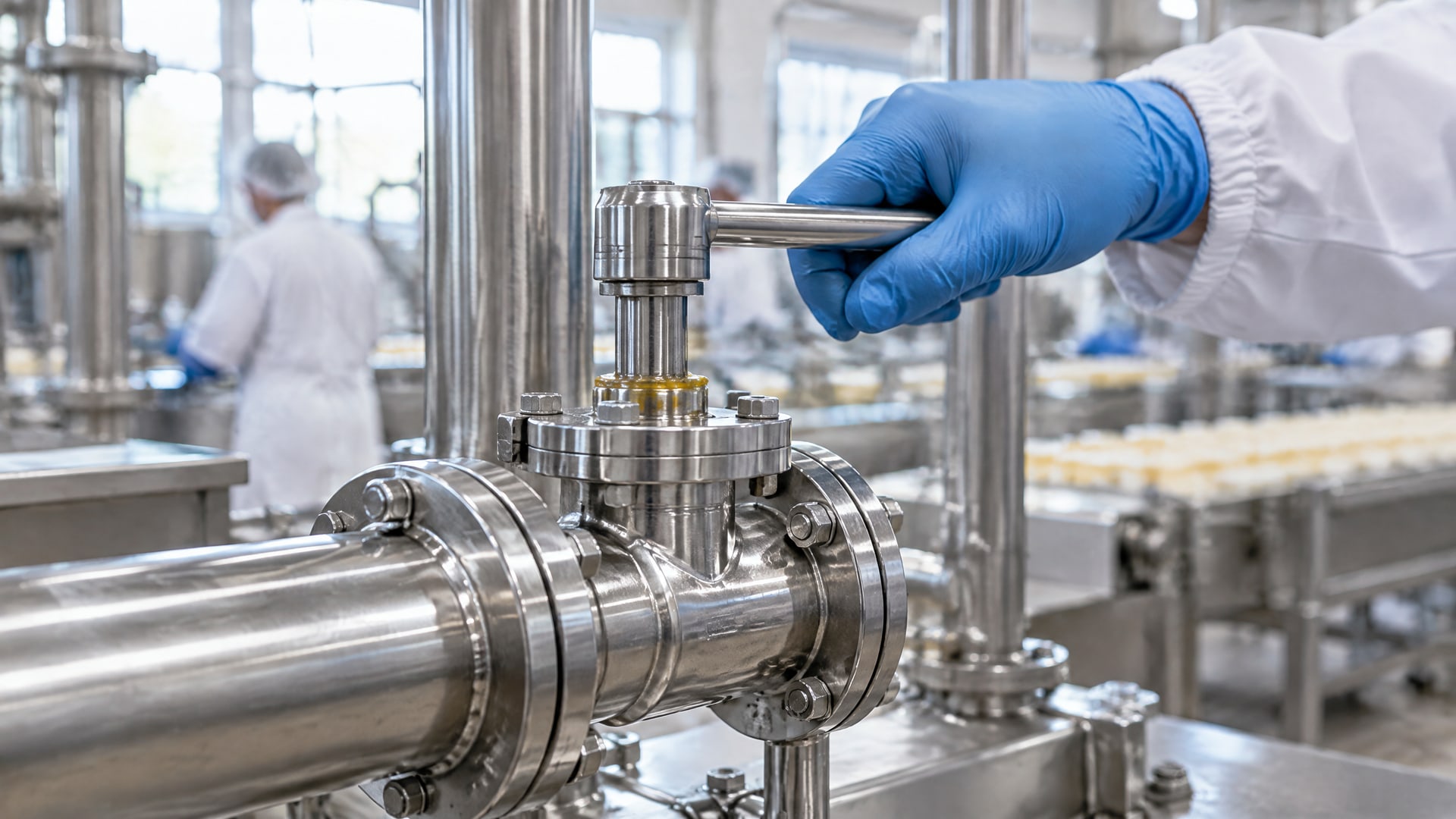

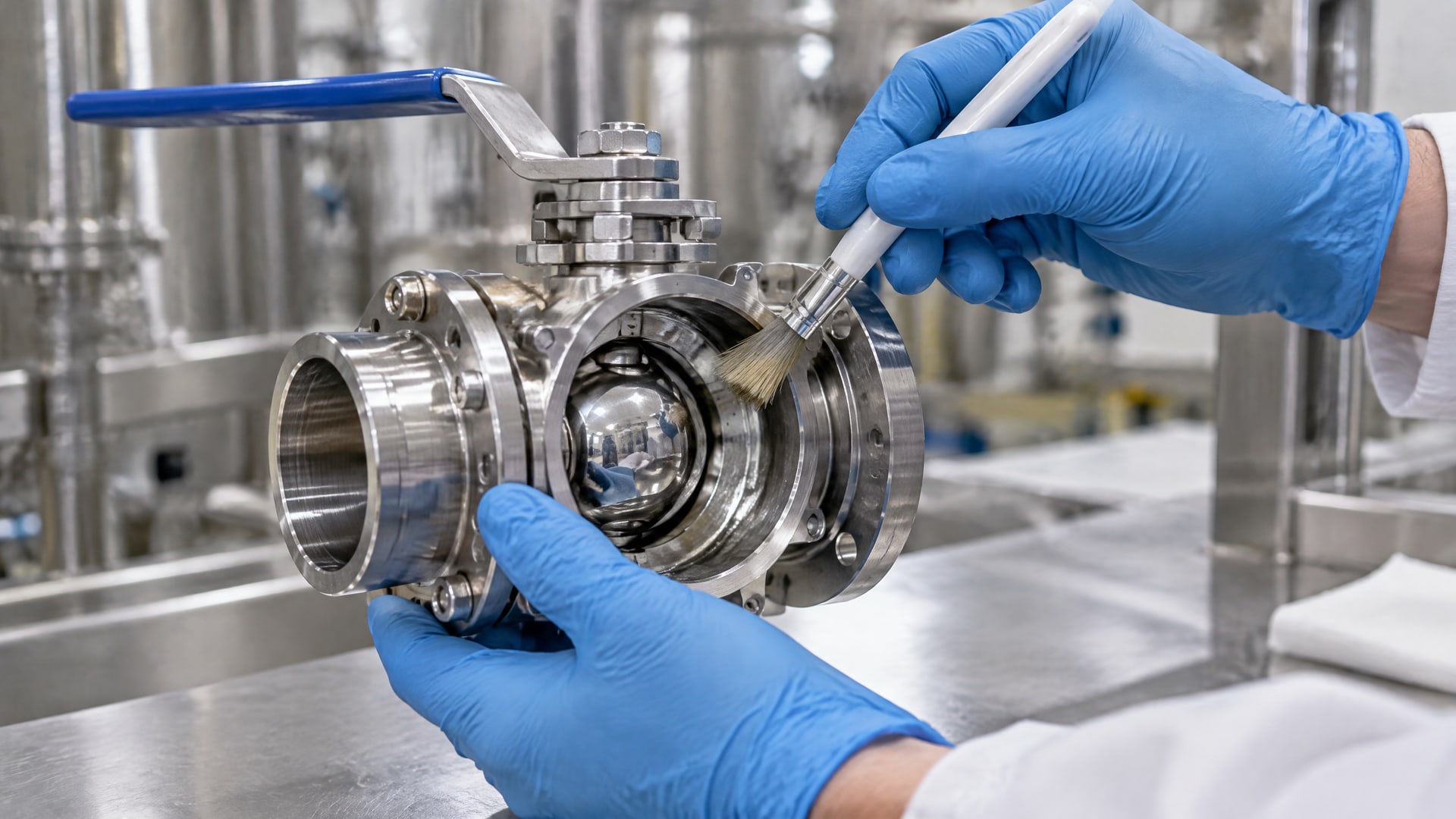

Как наносить смазку на запорную арматуру
Перед нанесением определяют, какие поверхности узла предназначены для смазывания.
Для клапанов и кранов это могут быть уплотнения и скользящие поверхности, например поверхности конусной пробки или дозирующего плунжера. Смазывание должно поддерживать ход арматуры и работу пары трения, не ухудшая герметичность и механодинамические свойства клапана или фитинга.
Состав наносят в минимальном количестве, достаточном для требуемого эффекта. Избыток не повышает автоматически качество смазывания, зато может увеличить перенос материала в продукт или загрязнение поверхностей. При использовании смазки как антикоррозионной пленки остатки удаляют, если поверхность затем может контактировать с пищей.
До обслуживания полезно установить, какой материал применялся ранее, и проверить совместимость нового состава с уплотнениями и пластиками. Если тип эластомера неизвестен, его нельзя считать совместимым только на основании H1-регистрации. Проверяют документацию на арматуру и смазку, а при необходимости согласуют замену с ответственным за оборудование специалистом.
После обслуживания оценивают работу узла: ход рукоятки или привода, состояние уплотнений и герметичность соединения. Смазка не должна мешать закрытию клапана или изменять работу пары трения. Если после нанесения арматура движется туже или появляется утечка, следует проверить количество состава, точку нанесения и соответствие выбранного материала конкретному узлу.

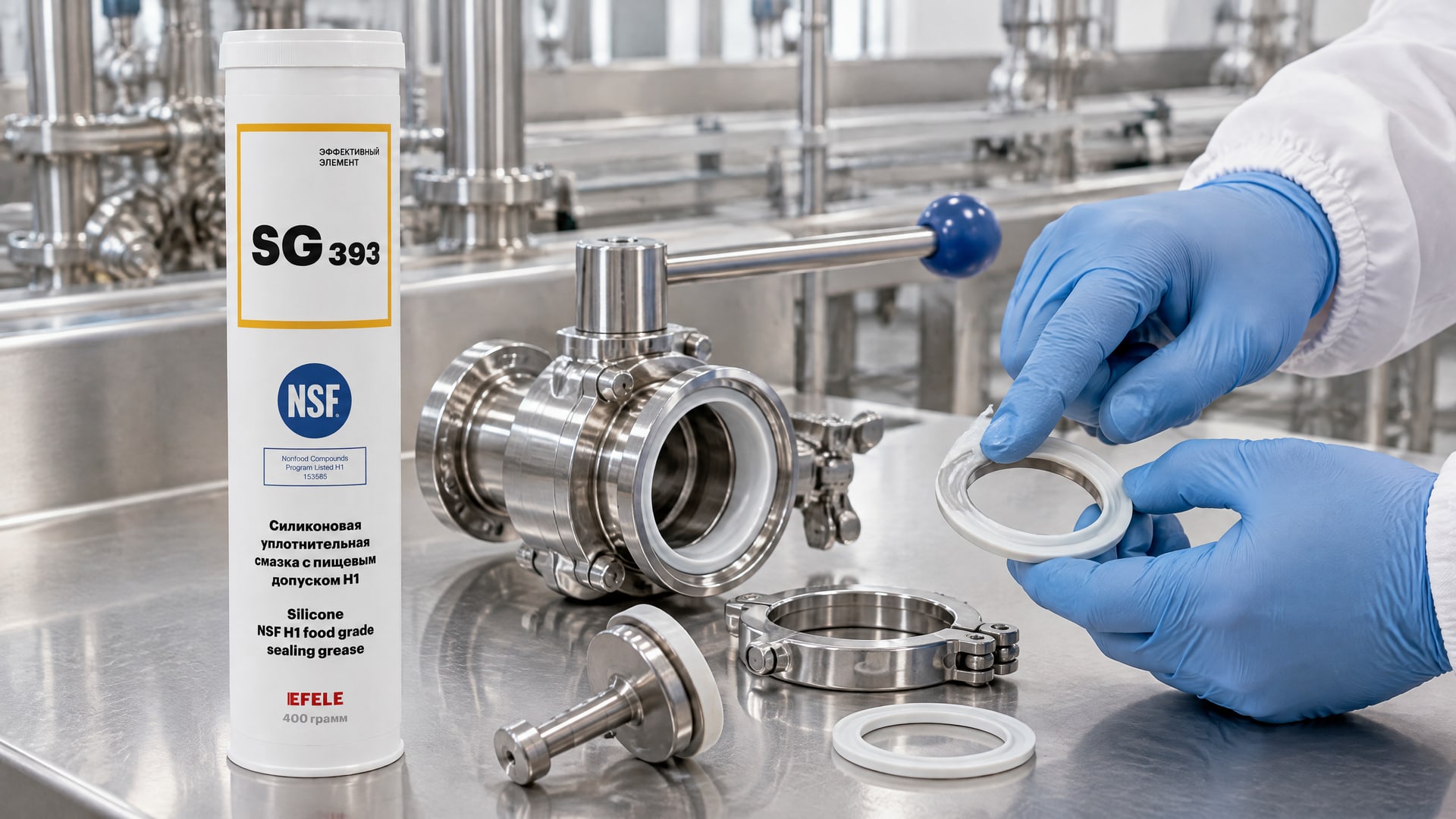

Для участков, где уплотнения подвергаются воздействию воды и моющих средств, важно учитывать риск вымывания и повторно оценивать состояние смазочного слоя при обслуживании. В таких условиях на практике применяют EFELE SG-393: это силиконовая пластичная смазка с допуском NSF H1, указанная для смазывания уплотнений запорной арматуры и устойчивая к смыванию водой и моющими средствами. Ее назначение нужно сопоставлять с материалом уплотнения и документацией конкретного узла, а наносить состав следует только в необходимом количестве.

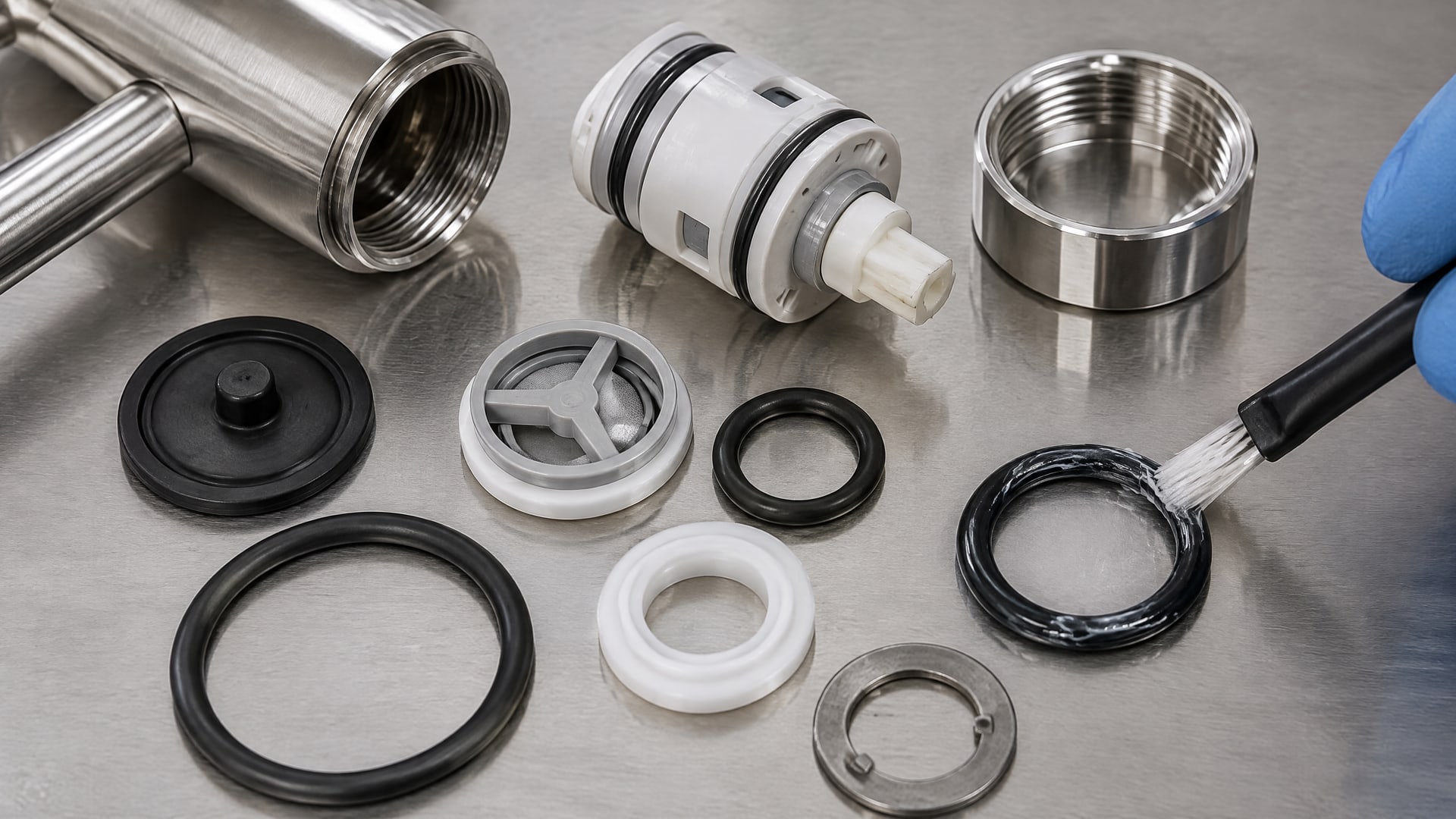

Пищевые краны: смазка и совместимость с уплотнениями
Уплотнения, мембраны, кольца и прокладки одновременно участвуют в обеспечении герметичности и взаимодействуют со смазочным материалом.
Поэтому для пищевых кранов смазка должна подходить не только по классу H1, но и по совместимости с материалом деталей. Даже при наличии регистрации H1 нельзя автоматически считать состав подходящим для любого эластомера или пластика.
В документации по клапанным смазкам описано применение для уплотнений, O-rings, резиновых мембран и скользящих поверхностей. При выборе важно сверить конкретный перечень материалов: например, проверить совместимость с NBR, EPDM или силиконовыми уплотнениями, если они стоят в арматуре. Обозначение H1 подтверждает допустимость случайного контакта с пищей, но не заменяет такую проверку.
Также учитывают температуру и свойства базового масла. В одном техническом примере для клапанной смазки указаны 1600 мм²/с при 40 °C и 155 мм²/с при 100 °C, а рабочий диапазон составляет от -10 °C до 140 °C. Эти значения помогают понять, какие параметры нужно искать в документации, но не задают характеристики для всех пищевых кранов. Фактические требования сверяют со спецификацией арматуры и выбранного материала.
При осмотре узла обращают внимание на состояние уплотнений, равномерность хода и следы утечки. Если смазка вымывается при мойке, ее остаток оценивают в рамках установленного графика обслуживания и проверяют соответствие материала условиям эксплуатации. Нельзя компенсировать неподходящий состав простым увеличением количества: для H1 требуется минимально необходимое нанесение.
Такой подход помогает разделить две задачи: смазка снижает трение на предусмотренных поверхностях, а уплотнение удерживает среду внутри трубопровода. Если кран теряет герметичность, причина может быть связана с состоянием уплотнения или сборкой, а не только с недостатком смазки. Поэтому при обслуживании проверяют весь узел, а не ограничиваются повторным нанесением состава.
Герметизация арматуры пищевой: смазка и резьбовой герметик
Смазывание подвижных поверхностей и герметизация резьбового соединения требуют разных материалов.
Пластичная смазка предназначена для узлов трения и уплотнений, если такое применение предусмотрено документацией. Анаэробный герметик используют для резьбового соединения, когда нужны фиксация и герметизация. Подмена одного материала другим может привести к тому, что узел не получит требуемых свойств.
Для резьбовых соединений в пищевых трубопроводах важно определить, где находится соединение и может ли материал контактировать с продуктом. H1 относится к смазкам для случайного контакта с пищей; этот класс нельзя автоматически приписывать герметику. Перед применением сверяют документацию на продукт, требования производства и назначение соединения. Если сведений о допуске для требуемого сценария нет, считать материал подходящим для контакта с пищей нельзя.
Совет инженера
Сценарий: резьбовое соединение трубопровода требует фиксации и герметизации, а обслуживаемые клапаны и уплотнения нуждаются в отдельной смазке.

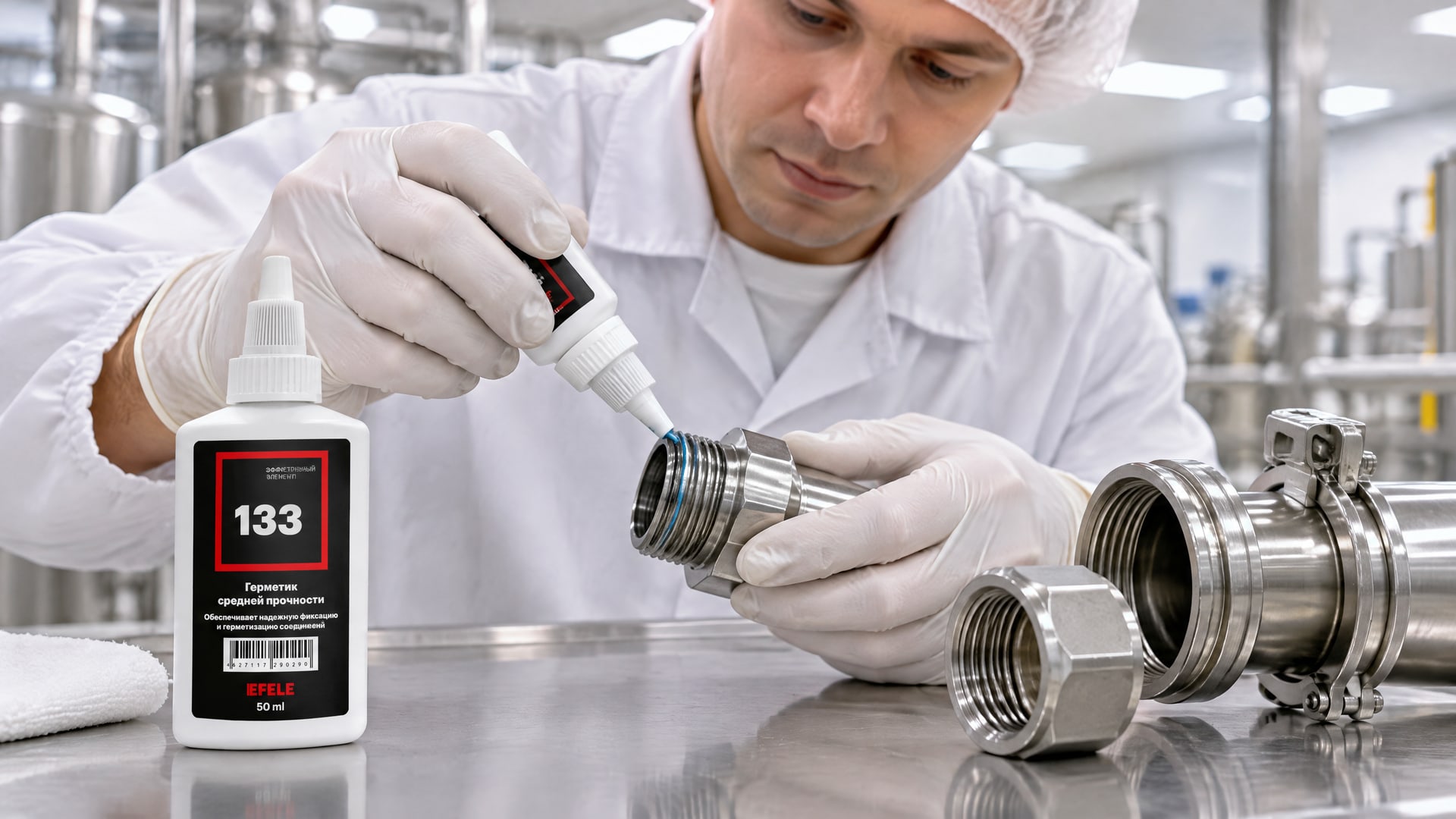

Что сделали: для резьбовой задачи выбрали анаэробный герметик EFELE 133, когда требуются средняя прочность и высокая вязкость. Для подвижных поверхностей и уплотнений отдельно подбирают смазку с нужным назначением и проверенной совместимостью.
Итог: резьбовое соединение получает фиксацию и герметизацию, а подвижные детали обслуживаются материалом, предназначенным для смазывания. Допуск H1 и пригодность к возможному контакту с продуктом проверяют отдельно для каждого состава.
При аудите полезно разделять документы на две группы: сведения о смазке арматуры и сведения о герметике для резьбы. Для смазки проверяют NSF H1 и, если это важно для производства, ISO 21469. Требования FDA 21 CFR 178.3570 относятся к допустимым ингредиентам смазок H1; сами по себе они не подтверждают пищевой допуск резьбового герметика.
Часто задаваемые вопросы
Можно ли использовать H1-смазку при прямом контакте с продуктом?
Нет. NSF H1 допускает случайный контакт смазки с пищей, а не намеренное нанесение на продукт. Для запорной арматуры выбирают состав H1, если контакт технически возможен, и применяют минимально необходимое количество. Если требуется разделительный агент для прямого контакта, это другая категория, ее нельзя путать с H1.
Подходит ли любая смазка H1 для пищевого крана?
Нет. Помимо регистрации H1, проверяют назначение состава для клапанов, кранов, уплотнений или скользящих поверхностей. Важны рабочая температура, вязкость базового масла, класс консистенции и совместимость с материалами узла. Смазка, подходящая одному крану, может не соответствовать требованиям другого.
Как часто нужно наносить смазку на арматуру?
Универсальный интервал в приведенных технических данных не указан. Периодичность определяют по документации изготовителя арматуры, условиям эксплуатации и результатам осмотра узла. При обслуживании проверяют ход клапана, состояние уплотнений и герметичность, а состав наносят только в количестве, необходимом для работы.
Можно ли одним составом смазывать уплотнения и герметизировать резьбу?
Не следует считать эти задачи взаимозаменяемыми. Для подвижных поверхностей и уплотнений применяют материал, предназначенный для смазывания и совместимый с деталями. Для резьбового соединения используют герметик с подходящими характеристиками. Допуск H1 и область применения каждого состава проверяют отдельно.
Заключение
Смазка для трубопроводов пищевого производства должна иметь регистрацию NSF H1, если при эксплуатации запорной арматуры возможен случайный контакт с пищей. При подборе также проверяют назначение для клапанов или кранов, температурный диапазон, консистенцию, вязкость и совместимость с уплотнениями. Нанесение ограничивают минимальным количеством, достаточным для работы узла.
Следующий шаг для инженера или снабженца: сверить техническую документацию на арматуру и уплотнения, затем сопоставить ее с документами на выбранную смазку. Если требуется герметизация резьбы, подобрать материал для этой задачи отдельно и проверить его пригодность для конкретного расположения соединения.
